鋯質(zhì)磚系列

鋯莫來石磚

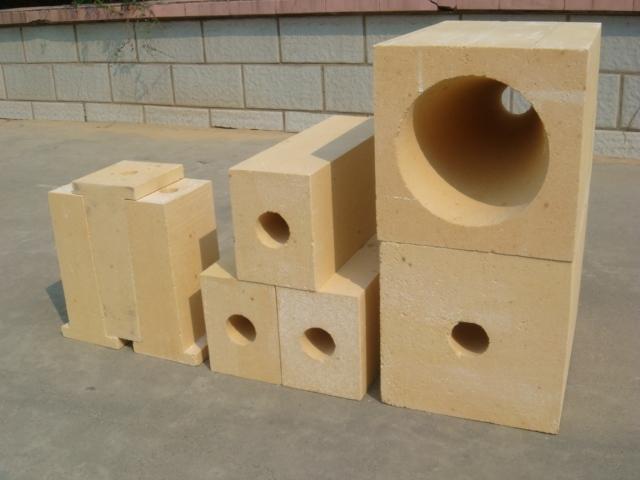

鋯莫來石磚產(chǎn)品介紹

鋯莫來石磚：是以高鋁礬土、工業(yè)氧化鋁粉、錯英砂及少量的熔劑Na 20、CaO,按照一定的化學組成,進行配料計算(配合料應具有適宜的顆粒組成)并經(jīng)過混合、成型、干燥、預燒、破碎等工序、投入三相電弧爐內(nèi)熔融,再經(jīng)過澆注、退火、質(zhì)量檢驗、而得到的制品。該制:、廣,具有機械性能高、結(jié)構(gòu)致密、氣孔率低、荷重軟化度高等優(yōu)點。除廣泛使用于玻璃熔窯外。在軋鋼加熱爐實爐底、出鋼槽等部位,代替目前采用耐火磚和水冷卻鑄鐵件,使用效果較好,并取得了顯著的經(jīng)濟效益。下面將結(jié)合國外一些生產(chǎn)情況,著重談談電熔錯莫來石的生產(chǎn)工藝與在加熱爐上使用一定時間后,在節(jié)能、經(jīng)濟效益等方面的情況。鋯莫來石磚中的原料的要求和配合料的制備高鋁礬土是生產(chǎn)錯莫來石的主要原料之一,一般采用含AIZO3>70夕百的礬土熟料。當AIZO,含量較低的時候,要適當引入工業(yè)氧化鋁粉進行調(diào)整;氧化鋁粉要求不嚴,各級料都可以使用。礬土中的鐵雜質(zhì)要控制在2.5%以下。為了便于均勻混料和易于熔化,礬土熟料,應破碎成2。5。、以下的顆粒,為避免配合料的偏析,還應有三分之一以上的細粉料。錯英砂在配料中引入一量不多,其中Z,O:>60%,就完全可以滿足要求。

鋯莫來石磚產(chǎn)品描述：

優(yōu)質(zhì)高純耐火粉料，按制品要求比重，加入有機復合填充物，經(jīng)真空擠壓成型，高溫燒結(jié)合成的輕質(zhì)莫來石制品。

鋯莫來石磚理化指標：

項目	致密鋯英石磚	普通鋯英石磚	50鋯英石磚	鋯莫來石磚	30鋯剛玉磚	16鋯剛玉磚
ZrO2％	≥65	≥60	≥50	≥18	≥30	≥16
Al2O3％	－	－	－	≥55	≥50	≥60
SiO2％	－	≤38	≤48	≤25	≤18	≤20
Fe2O3％	≤0.3	≤0.5	≤0.8	≤0.5	≤0.5	≤1.0
顯氣孔率％	≤18	≤20	≤22	≤17	≤20	≤20
體積密度g/cm3	≥3.7	≥3.5	≥3.2	≥2.7	≥3.2	≥2.7
常溫耐壓強度（mpa）	≥100	≥100	≥100	≥100	≥100	≥100
荷重軟化開始溫度℃（0.2mpa,0.6％）	≥1650	≥1620	≥1560	≥1650	≥1650	≥1550
適用	主要用于玻璃窯爐、玻璃纖維爐、垃圾焚燒爐、電熱爐新材料等窯爐的關鍵部位
